[250810] 내 SOC LLC 설정 돌려줘요

1. 개요

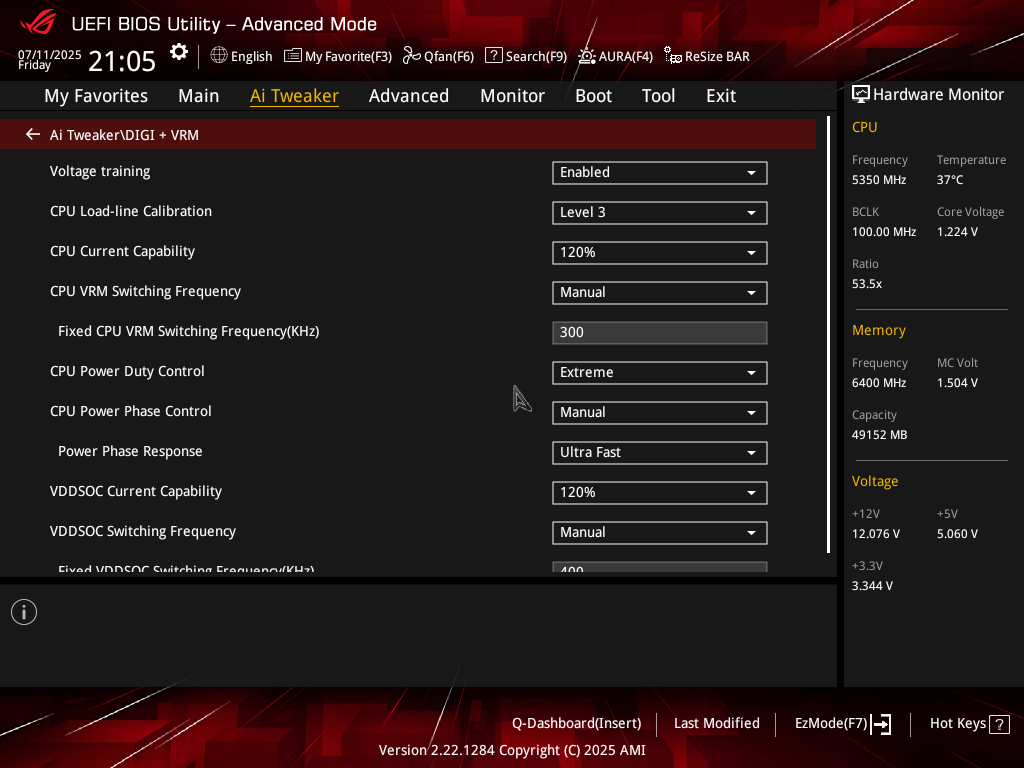

사실 이 메인보드를 구매하고 조립까지 마친 뒤, 첫 부팅을 완료하고 바이오스에 처음 들어가서 메뉴를 삺펴보는데, 무언가 이상했다. 20만원 중반대 메인보드에도 존재한 SOC¹ LLC² 옵션이 존재하지 않았다.

상급 보드를 구입했는데도 이 옵션이 없다는 것이 너무나 의아했던 나는 직접 이 옵션을 다시 보이게 만들기로 결심하고 실행에 옮긴다.

2. 준비물

1. UEFI Editor
2. UEFI Editor에서 요구하는 준비물
   • UEFITool NE
   • UEFITool
   • IFRExtractor
   • 위 세 프로그램을 이용하여 만든 파일들

3. 실행

우선 UEFI Editor에 나온 설명대로 파일들을 준비한다. 준비하면 아래와 같은 파일들이 있을 것이다.

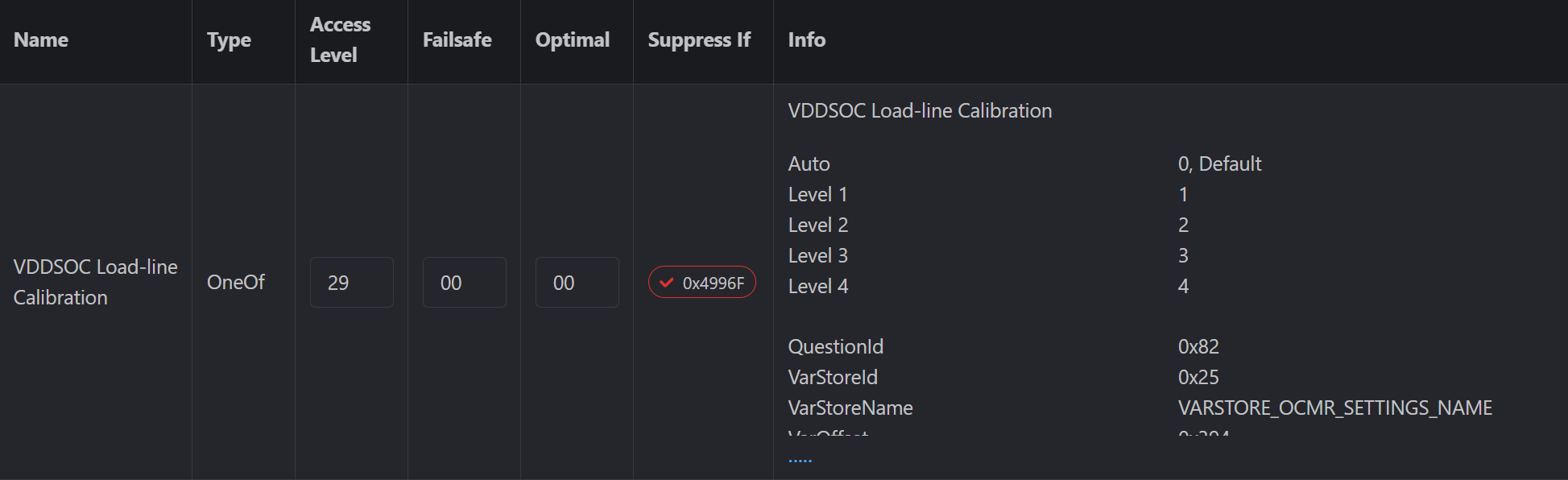

이 파일들을 UEFI Editor에 넣어서 내가 보이게하려는 메뉴로 들어가면 아래와 같은 화면이 나온다.

내가 주목해야할 것은 Supress if 라는 칸이다.

A Suppress If opcode hides nested items if the condition is true. The presence of a Suppress If opcode doesn't always mean the condition is true.

위 말에서 알 수 있듯이 이 코드가 참이면 중첩된 항목이 숨겨진다. 이 프로그램은 이를 비활성화할 수 있으므로 비활성화한 후, 다시 패치했다.

그리고 다시 USB FlashBack으로 설치하니

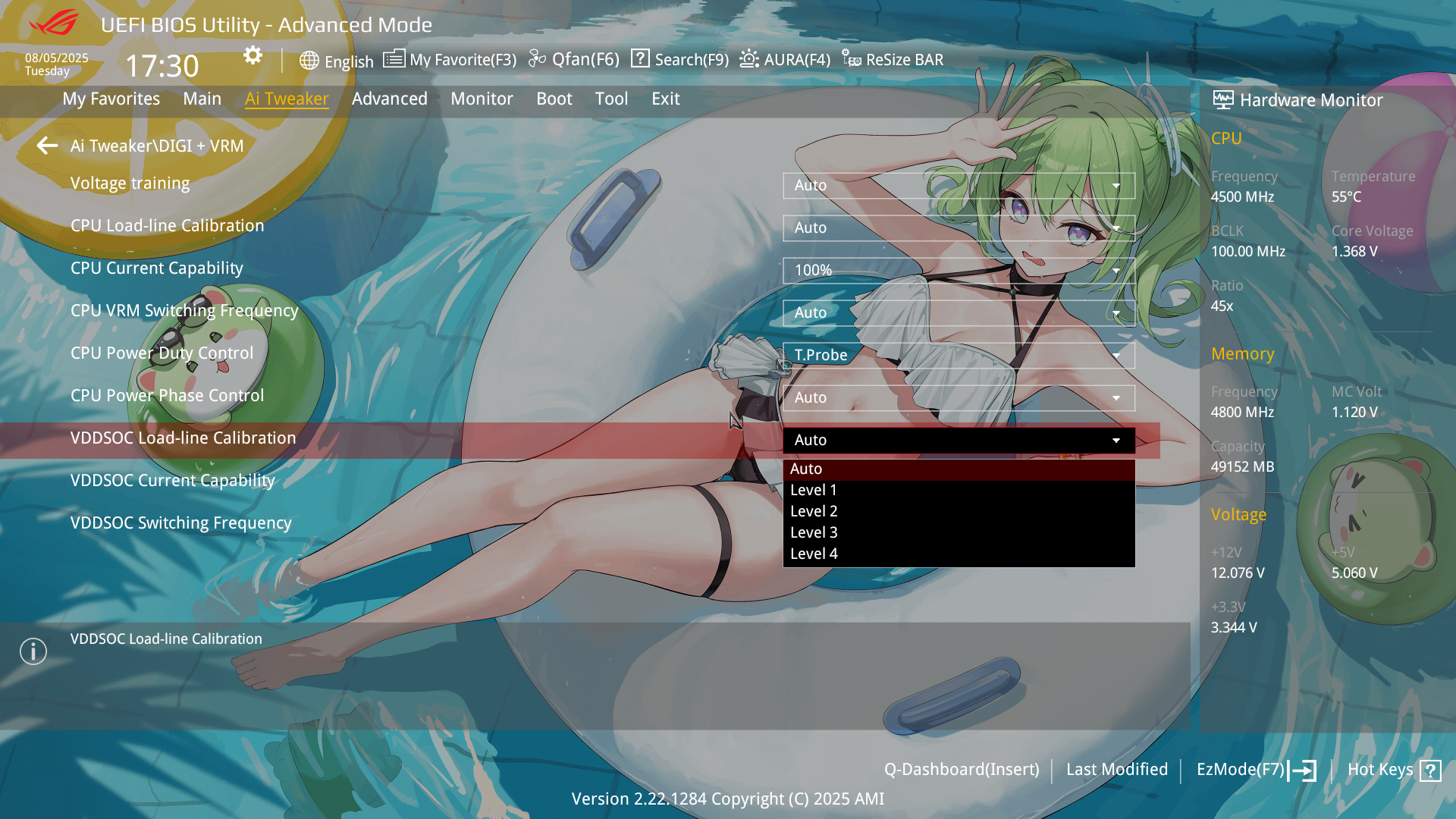

위처럼 옵션이 보이는 것을 알 수 있다.

4. 테스트 결과

SOC LLC 옵션을 활성화한 후 다양한 설정에서 전압 측정을 진행했다.

설정 전압	유휴 상태		로드 상태
	LLC Auto	LLC Level 4	LLC Auto	LLC Level 4
1.25V	1.24V	1.249V	1.235V	1.247V
1.2V	1.19V	1.200V	1.185V	1.199V

LLC Level 4 설정 시 유휴와 로드 상태 모두에서 더 정확한 전압 유지가 가능함을 확인할 수 있었다.

---

1. ASUS에서는 VDDSOC라고도 부르며, CPU 코어뿐만 아니라 다양한 기능 (예: 메모리 컨트롤러, 인피니티 패브릭)을 하나의 칩에 통합한 형태를 말한다. ↩︎

2. CPU 전압을 제공하는 메인보드의 VRM과 CPU 사이의 회로에는 저항이나 임피던스가 존재하며, 이로 인해 전류가 흐를 때 전압 강하가 발생한다. 특히, CPU 부하가 증가하면 더 많은 전류가 필요하고, 이로 인해 전압 강하가 심해지는 특성이 있다.
   이러한 현상을 Vdroop이라 하는데, 이를 방지하기 위해 부하 시 CPU에 추가 전압을 가하여 CPU에 대한 전압 라인을 더 안정적으로 유지하기 위한 기능이다.
   Load-Line-Calibration의 약자이다. ↩︎
